Technical 技术支持

安装风扇固定方式；

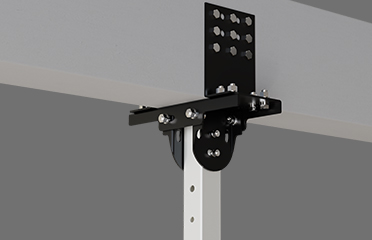

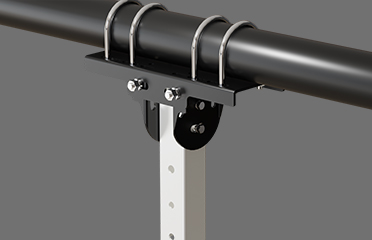

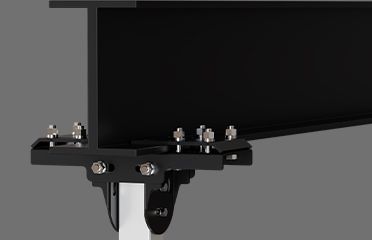

1：首先安装风扇固定件

2：安装风扇电机与吊杆机座连接板、锁紧吊杆机座连接板固定螺丝及吊杆固定螺丝。

安装钢丝绳；

先穿过横梁或混凝土与风扇轴心平行，将钢丝绳一头穿过预留孔，用钢丝绳扣将其锁紧（如图），然后将钢丝绳另一头穿过横梁，再穿过另一个预留孔，确定好钢丝绳的长度，切断钢丝绳再用钢丝绳扣锁紧（如图），重复此过程把另一边安装上。防摆动平行钢丝绳，钢丝绳与风扇轴心的夹角应保持在30-50度，先将钢丝绳一头穿过预留孔，用钢丝绳扣将其锁紧，然后将钢丝绳另一头穿过花兰码圆孔头，钢丝绳长度以方便调12节花兰码为主选取，切断钢丝绳再用钢丝绳扣锁紧（如图），另取钢丝绳穿过横梁（注意选取不能向风扇轴心移动的位置穿）用钢丝绳扣将其锁紧，然后将钢丝绳另一头穿过花兰码拉环中，确定长度切断钢丝绳再用钢丝绳扣锁紧（如图），重复此过程安半另三条防摆动安全绳。完成后两人同时拧紧对角线的花兰码，在拧紧四条安全绳的过程中需要注意保证叶座水平。

扇叶与叶轮盘安装：

1：扇叶安装：扇叶安装时，一人托平扇叶，另一人把扇叶插入叶轮盘（注意插入叶轮盘时先把扇叶内部的防脱落钢丝绳往外拉出一点露出钢丝圈（如图），然后再插入叶轮盘穿入螺栓拧紧螺母（靠近风扇轴心的孔注意扇叶上部要安装扇叶安全拉板，下部安装叶座安全拉板），最后钢丝圈穿到叶座安全板靠近风扇轴心的孔，再用垫片压紧再拧紧螺母。 2：叶轮盘与电机轴套固定由6个M8x35螺栓穿过叶座--电机轴套--防脱板再放入螺母拧紧，然后再用6个M8x30紧固叶轮盘，叶轮盘防松板。

尾翼安装：

先拧开扇叶安装尾翼的M8螺栓螺母，注意扇叶内部有一条防扇叶折断脱离钢丝绳，该钢丝绳尾翼这一侧的圆环与扇叶、尾翼固定（如图）。

主机安装完成后检查：

1，检查所有螺栓紧固件与扇叶转动时有没与障碍物碰撞：用钣手对所有螺栓、螺母检查是否有漏拧紧的，然后观察风扇叶片周围是否有障碍物，然后手动缓慢旋转扇叶，再依次检查风扇转动时可能碰撞的障碍物、吊灯等阻挡物可以适当缩短或移开。

2，每个螺丝和螺母浇上适当的防松紧固剂。

运行限制

本说明书供安装、运行、维护人员认真阅读，严格遵循，吊扇的安装和维护工作必须遵守本公司不承担非正常使用和超出规定范围使用产品造成损坏的责任产品及配件按用户提供参数进行选型设计，若参数改变，应告之本公司确认其可行性，产品不可在不稳定区域运行，比高频振动区域的地方，请确认放置区域可行性，产品不得在恶劣环境中运行，比如腐蚀、爆炸和含灰尘气体浓度超标等。

试调与运行

调试说明

所有参数出厂时已经匹配检验好，安装时只需按接线图接好线后，检查好风扇转动时是否有阻碍物后，确定没有阻碍物后开机试运行，如果电机运行是反向，可以通过调换电机UVW中的任意两相接线端子位置，换好方向后必须等扇叶停止转动，并且切断总电源线5分钟后再重新试运行。

运行操作

启动风扇前先检查是否有阻碍物、是否安全，检查调速旋扭是否在零位打开电箱，开启电源，将空气开关断路器合上，屏幕闪烁，将屏幕上方旋钮往右调节，转速加快，风量变大，将旋钮往左调节，转速变慢，风量变小，用户根据实际需要调整到合适位置即可。关闭风扇步骤：将屏幕上方旋钮调整到最左位置，待风扇屏幕显示数字25以下或得风扇完全停止运行即可关闭电源，将空气开关断裂器拨下，关闭电箱。

电源开关或拧启停旋扭是在发生紧急情况下才可以直接操作。
