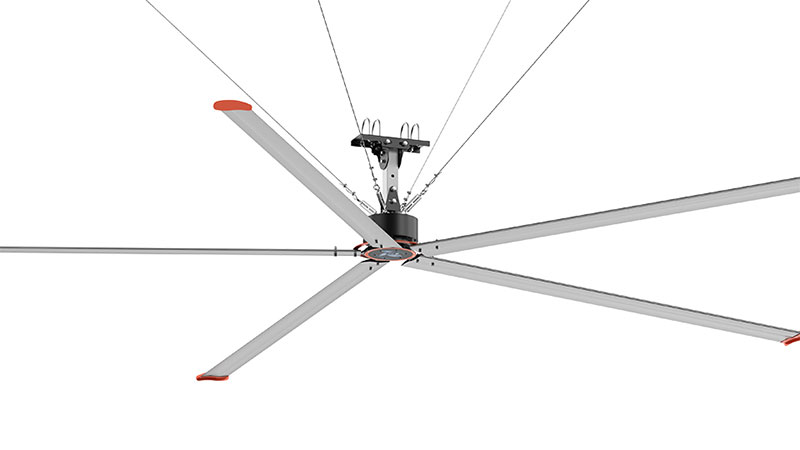

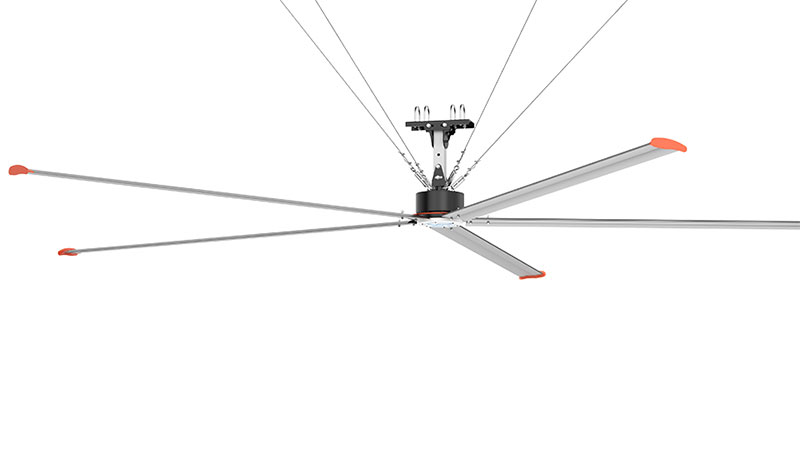

美硕风·风尚系列
  • 美硕风·风尚系列型大风扇是由我司研发的一种基于PMSM稀土永磁同步伺服电机技术的新型风扇,其最大直径可达7.5米。

  • 该产品采用了高性能稀土磁钢,结构更紧凑,功率密度更高,抗干扰能力更强。

  • 运行噪音更小,无传动齿轮磨损,无传动齿轮噪声,免润滑油,免维护,超长使用寿命,电机只有转子消耗电能,实现了高度集成,提高了可靠性和传动效率。

  • 在极高的效率下促使空间气流流动循环,达到人员降温的目的,极大的改善环境舒适度,同比普通交流电机节能10%~15%,更低能耗,更高效率。

  • 7.5米

    最大直径

  • 14500m³/min

    满载风量

  • 55r/s

    最大转速

  • 1.5kw

    最大功率

立刻咨询
  • 产品介绍
  • 产品参数
  • 产品视频

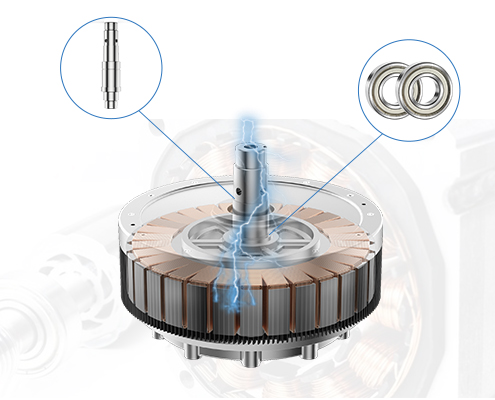

稀土永磁同步伺服电机


稀土永磁同步伺服电机,结构紧凑,功率密度高,电机效率高,加大号锥形电机轴,轴心采用双轴承、双油封设计,使每个轴承的应力均衡,提高了可靠性和传动效率,保证其电机能够长期稳定运行,安全可靠。


防护等级IP64,绝缘F级自然散热方式,温升慢,电机只有转子消耗电能,同比普通交流电机节电10%~15%以上,更低能耗,更高效率,同时电机实现了结构紧凑,安装便捷节省安装空间。



智能变频控制系统

采用智能控制系统,箱体外设转速观察口,永磁矢量算法,无极变频调速,启停和运行精准平稳,调节风量只需旋转风量调节开关即可实现不同风量,满足不同工况使用


箱体外设大尺寸LED液晶显示屏,风量调节开关,设备运行工作状态一目了然,故障代码显示,出现故障迅速处理,,集成电路系统监控。风扇运行状况,遇到故障自动切断输出,提升产品安全系数


内置RFI滤波器,电流限制;流畅不报警示,损耗小、效率高,减少外部干扰


铝镁合金扇叶

扇叶材质采用6061航空级铝镁合金,1800T重力挤压拉伸成型,T6热处理,表面阳极氧化后PVDF涂层处理,表面光滑,防腐蚀,不易沾灰;扇叶宽度达到200mm,扇叶壁厚2.0mm,扇叶内部设计有6套穿透式加强筋支撑系统,分筋满筋结合、扇叶的固定采用点面线安全方式,增强扇叶自身强度,减小对连接件的长期疲劳,完全避免扇叶末端下垂及扇叶对连接组件的疲劳损耗,强度高,韧性好,寿命长,稳固不易变形,安全性能进一步提高。


叶轮盘与叶腔内面无缝密合连接,2个螺栓固定,增强扇叶的屈服强度,在碰撞中能够起到很好的抗变形抗断保护。



免维护、节能省电


体积小,运行效率高、噪音低 运行安静

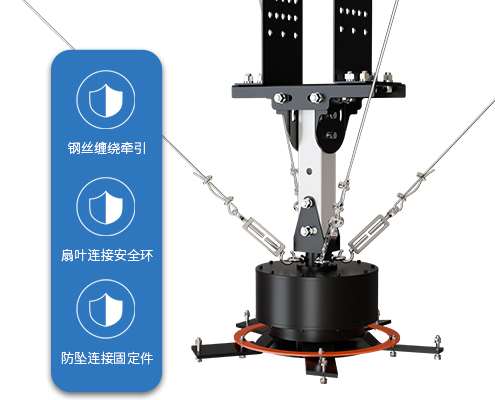

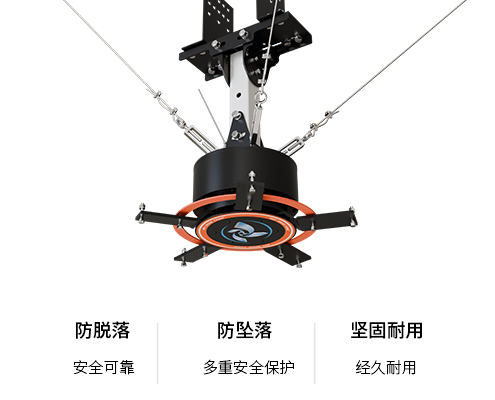

安全结构装置

 扇叶环形保险夹

独特的扇叶环形保险夹重新将所有扇叶和底盘连接一起,合成为一个坚固整体圆形结构,降低扇叶转动扭应力,杜绝扇叶松动

 固定连接板

防脱装置---顶级安全,将扇叶、底盘、电机连为整体,防脱板起到保护作用,杜绝任意部件脱落,加大号锥形电机轴,轴心采用双轴承、双油封设计,使每个轴承的应力均衡,保证其电机能够长期稳定运行,安全可靠

所有紧固件高达12.9级最高强度工业螺栓,实际应力达10倍以上



扇叶驱动叶轮盘


全球独创的扇叶角度调整设计,以实现风扇效果的最佳化


高强度合金钢+精密激光切割一次冲压成型+动平衡全检品质


INSTALL FLTTINGS

安装配件

  • 09.jpg

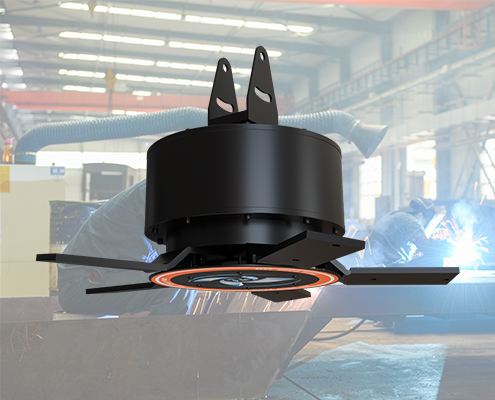

    电机总成

  • 10.jpg

    连接底板、吊杆

  • 13.jpg

    扇叶

  • 12.jpg

    控制箱总成

  • 11.jpg

    底盘装饰盖

  • 01.jpg

    螺丝、螺母

  • 02.jpg

    扇叶环形连接片

  • 03.jpg

    钢丝绳固定件

  • 04.jpg

    扇叶连接板

  • 05.jpg

    尾翼

INSTALLATION

部分安装示意图

  • 06.jpg

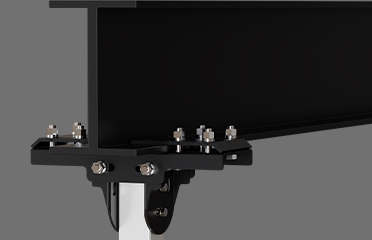

    工字钢顶梁结构

  • 07.jpg

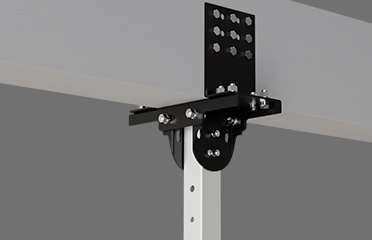

    混泥土横梁结构

  • 08.jpg

    方通/角钢结构

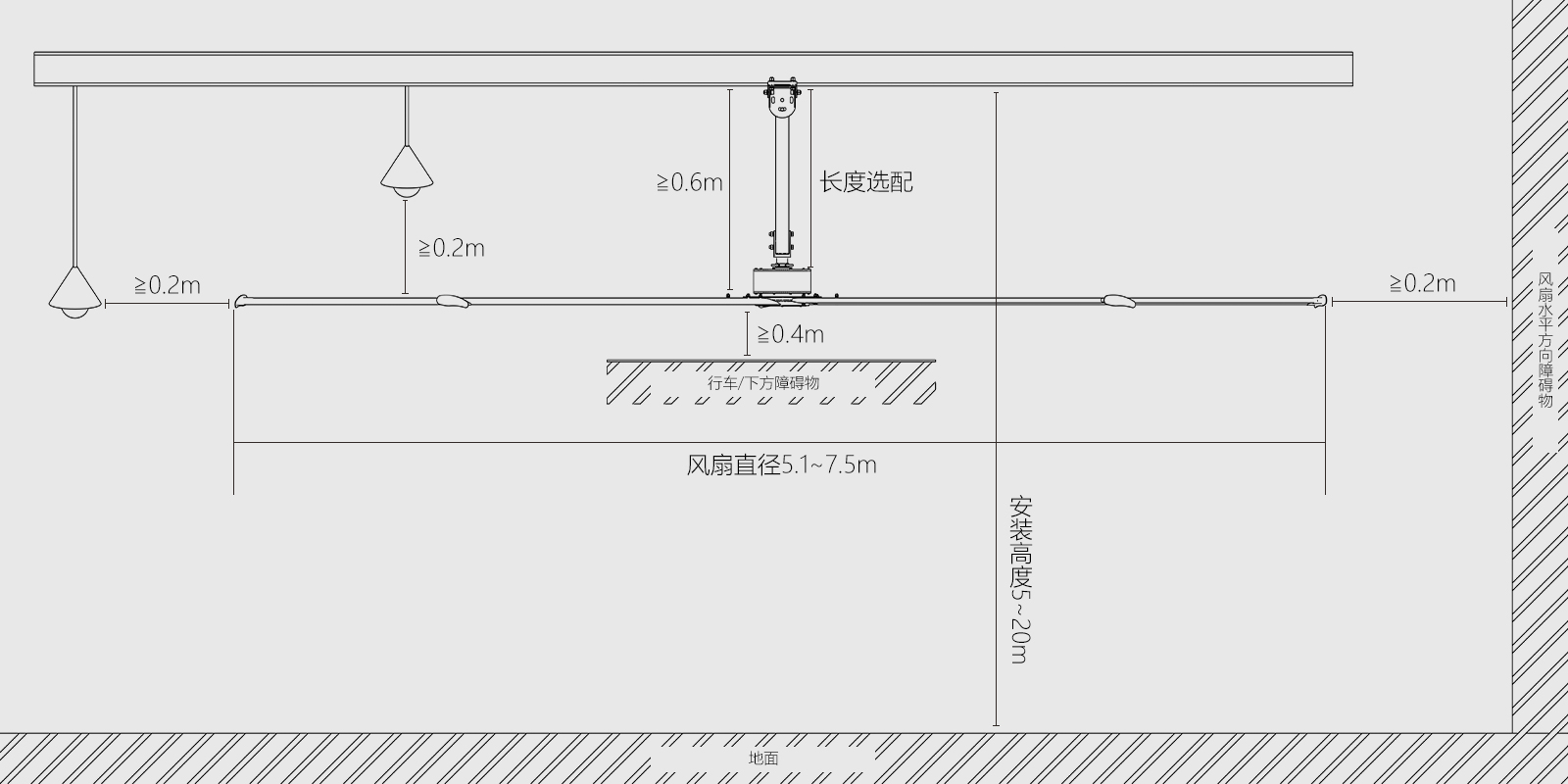

INSTALL FITTINGS

立面安装示意图





型号
(Model)
直径(M/FT)
Diameter
叶片数量(PC)
Number of leaves
功率(KW)
power
转速(RPM)
speed
重量(kg)
weight
电压(V)
Voltage
最大风量(m³/min)
Max airflow rate

MSF-7500II

7.5(24")51.555120380/22014500
MSF-6900II6.9(22")

5

1.560117380/22013800
MSF-6300II6.3(20")51.565105380/22013000
MSF-5700II5.7(18")50.765100380/22012500
MSF-5100II5.1(16")50.76596380/22011800
