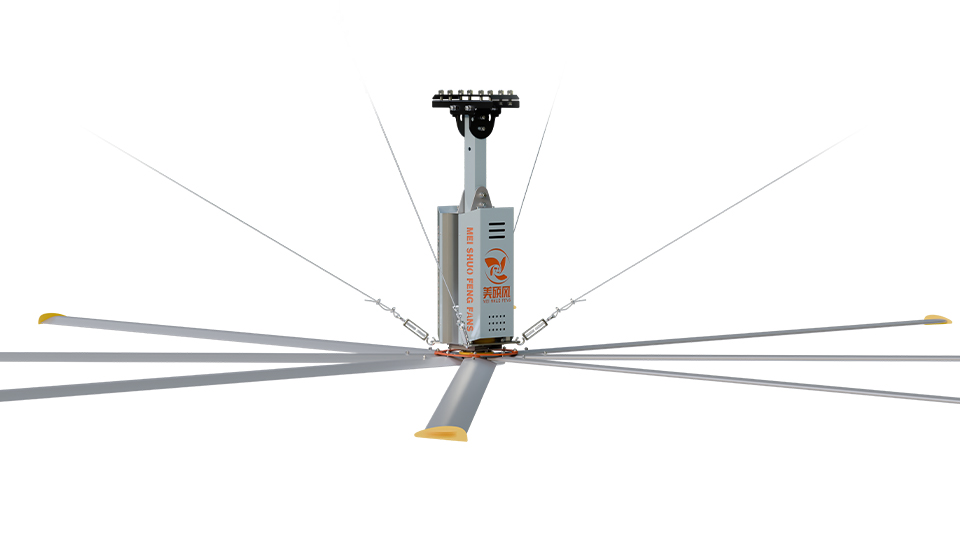

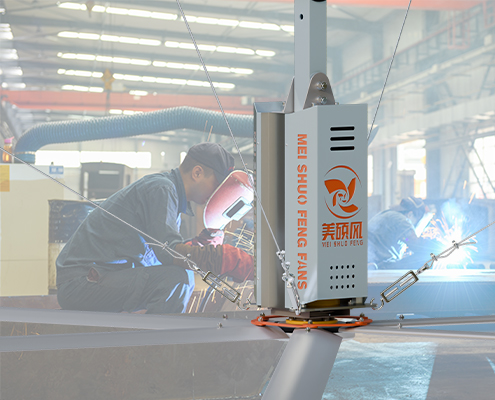

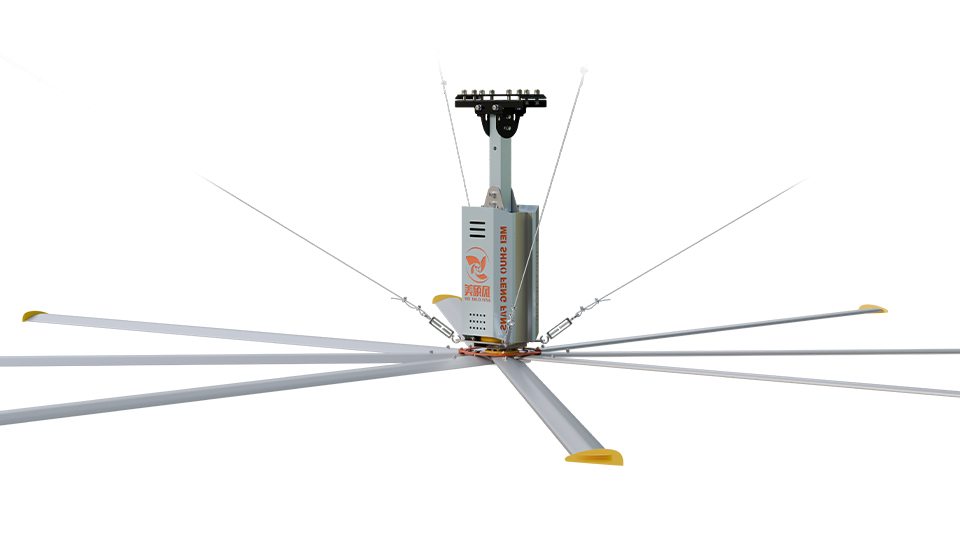

美硕风·风王系列
  • 美硕风·风悦/美硕风·风王系列大风扇均采用全球知名品牌德国Nord或Lenze异步减速一体电机,动力强劲、 噪音低、运行平稳。

  • 变频调速控制系统采用世界著名品牌丹佛斯、东芝或施耐德变频器(三个品牌可选),通过CE 欧盟安全体系认证产品,具有接地故障、过温和短路保护等功能;

  • 稳定可靠、箱体外设观察口, 运行故障指示灯,排风扇、进风口过滤棉,独立风道和PCBA增强涂层,防尘防腐蚀。

  • 扇叶驱动叶轮盘采用高强度高碳钢精密激光切割一体冲压成型,搭配科学独特的巨大螺旋桨 形流线型扇叶,保障了产品效果发挥的极致,扇叶经过本色阳极氧化表面理,不易沾灰, 风量大、噪音低、负载小、耗能低等特点。

  • 7.3米

    最大直径

  • 15000m³/min

    满载风量

  • 55r/s

    最大转速

  • 1.5kw

    最大功率

立刻咨询
  • 产品介绍
  • 产品参数
  • 产品视频

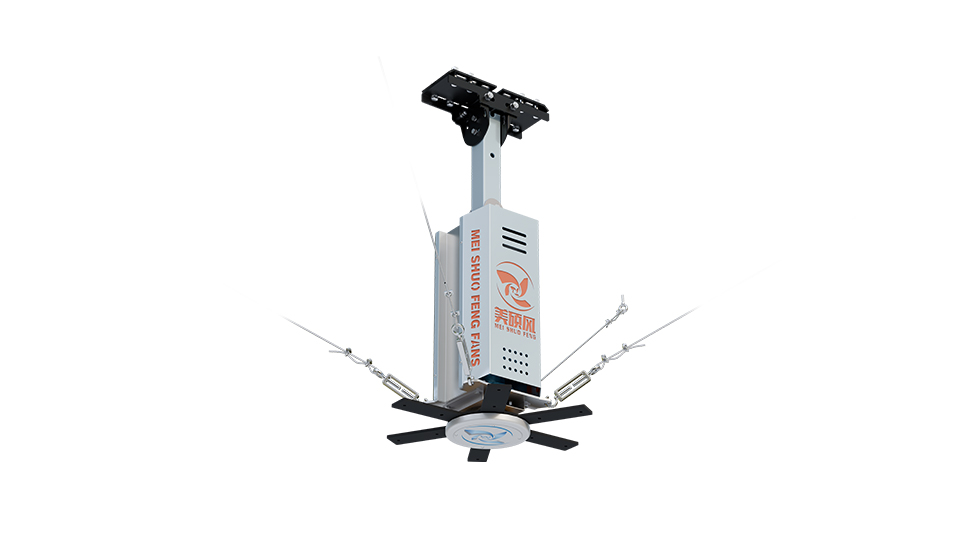

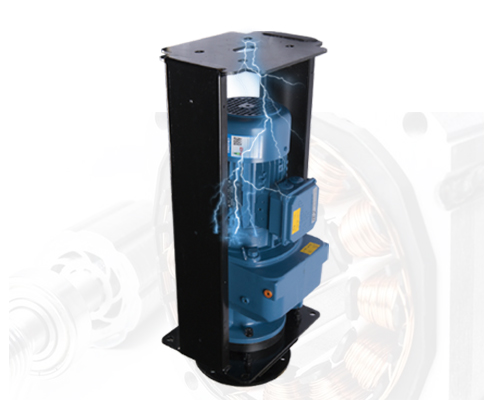

德国齿轮减速一体机


采用全球知名品牌德国Nord或Siemens异步减速一体电机,动力强劲、运行平稳。

加大机座号的同轴斜齿轮减速机,原装进口SKF-VL加强型双列深沟球轴承,减小径向偏移,终身保障,国家新标准新一代节能高效电机。

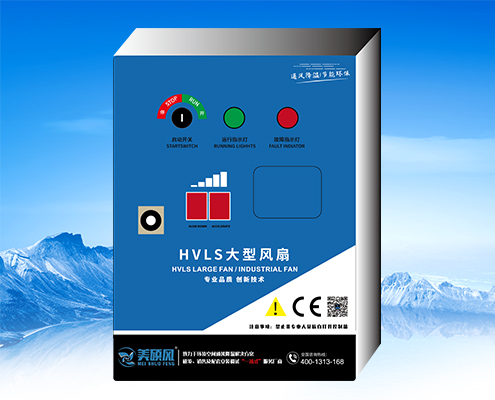

智能变频控制系统

采用世界著名品牌变频器、稳定可靠百年品牌值得信赖


具有接地故障、过温、过载、短路保护等功能


内置滤波器,减少外部干扰,集成电路系统监控风扇运行状况,遇到故障自动切断输出,提升产品安全系数


 独立风道    PCBA增强涂层     全面安规   电磁干扰测试   完善的保护功能

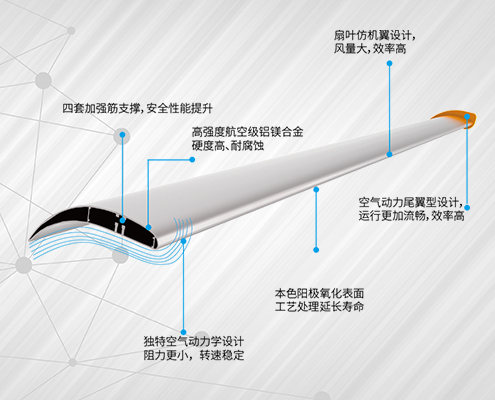

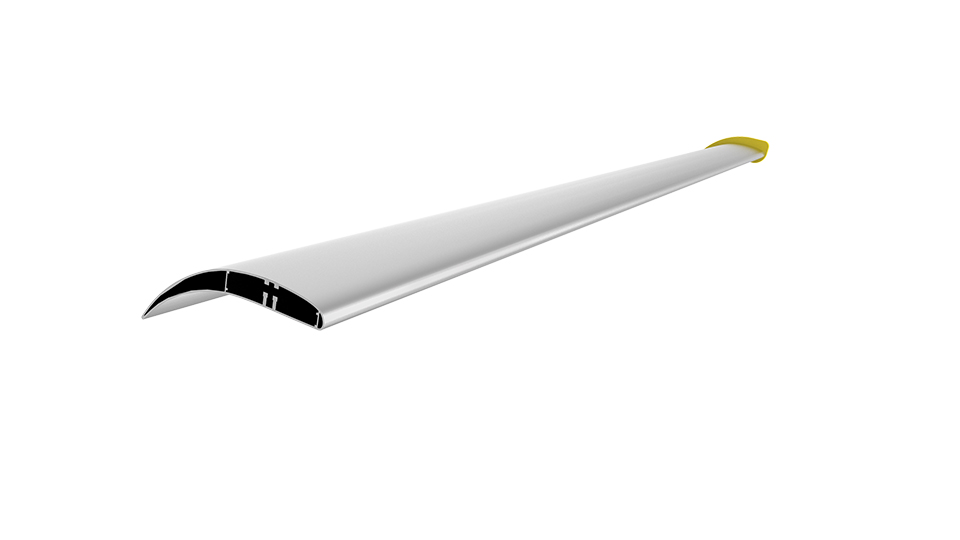

铝镁合金扇叶


采用特种高强度2.0mm厚6063航空铝镁合金扇叶,本色阳极氧化表面处理


扇叶的外形尺寸根据空气力学原理,将使风量更大,同时也使整机重量减轻、电机效率提升更高


不锈钢切割外壳


高强度不锈钢拉丝板、激光切割工艺、美观大气


精密激光切割、精密折弯、精密开孔、防腐蚀


安全结构装置

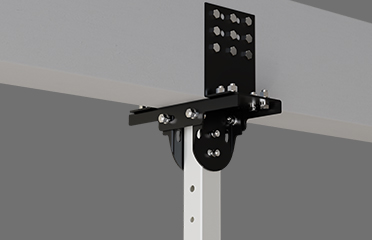

 固定连接板

连接板固定件均采用高强度高碳钢,顶板弧形槽设计

 扇叶环形保险夹

扇叶环形保险夹重新将所有扇叶和底盘连接在一起合成为一个坚固整体圆形结构,降低扇叶转动扭应力,杜绝扇叶松动

所有紧固件高达12.9级最高强度工业螺栓实际应力10倍以上

每根钢丝绳拉索应力强度可达1000kg,保持风扇在旋转时产生的巨大惯性下运行平稳,当风扇发生异样时,变频器会自动报警,停止运转

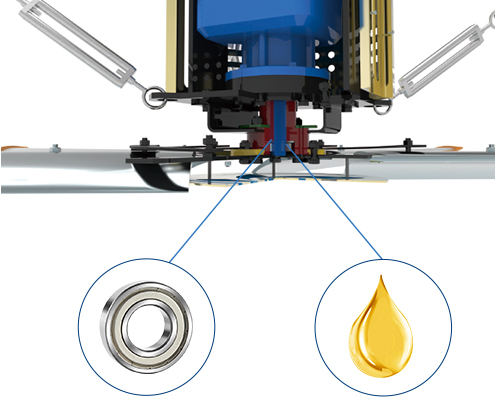

锥形轴套系统


扇叶驱动底盘固定座采用法兰盘台阶式锥形设计法兰盘固定电机转动轴采用台阶式锥形设计


轴套加装双列深沟球轴承,化解减速电机负荷增加主轴稳定性


双轴承、双油封设计,保护减速箱齿轮和油封,大大延长风扇使用寿命


INSTALL FLTTINGS

安装配件

  • 09.jpg

    电机总成

  • 11.jpg

    连接底板、吊杆

  • 12.jpg

    扇叶

  • 13.jpg

    控制箱总成

  • 10.jpg

    装饰底盘

  • 01.jpg

    螺丝、螺母

  • 02.jpg

    扇叶环形连接片

  • 03.jpg

    钢丝绳固定件

  • 04.jpg

    扇叶连接板

  • 05.jpg

    尾翼

INSTALLATION

部分安装示意图

  • 06.jpg

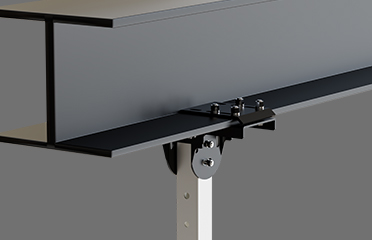

    工字钢顶梁结构

  • 07.jpg

    混泥土横梁结构

  • 08.jpg

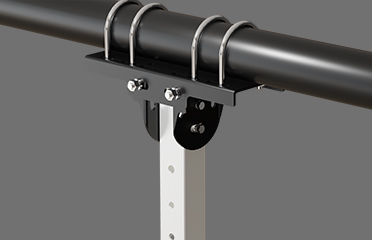

    方通/角钢结构

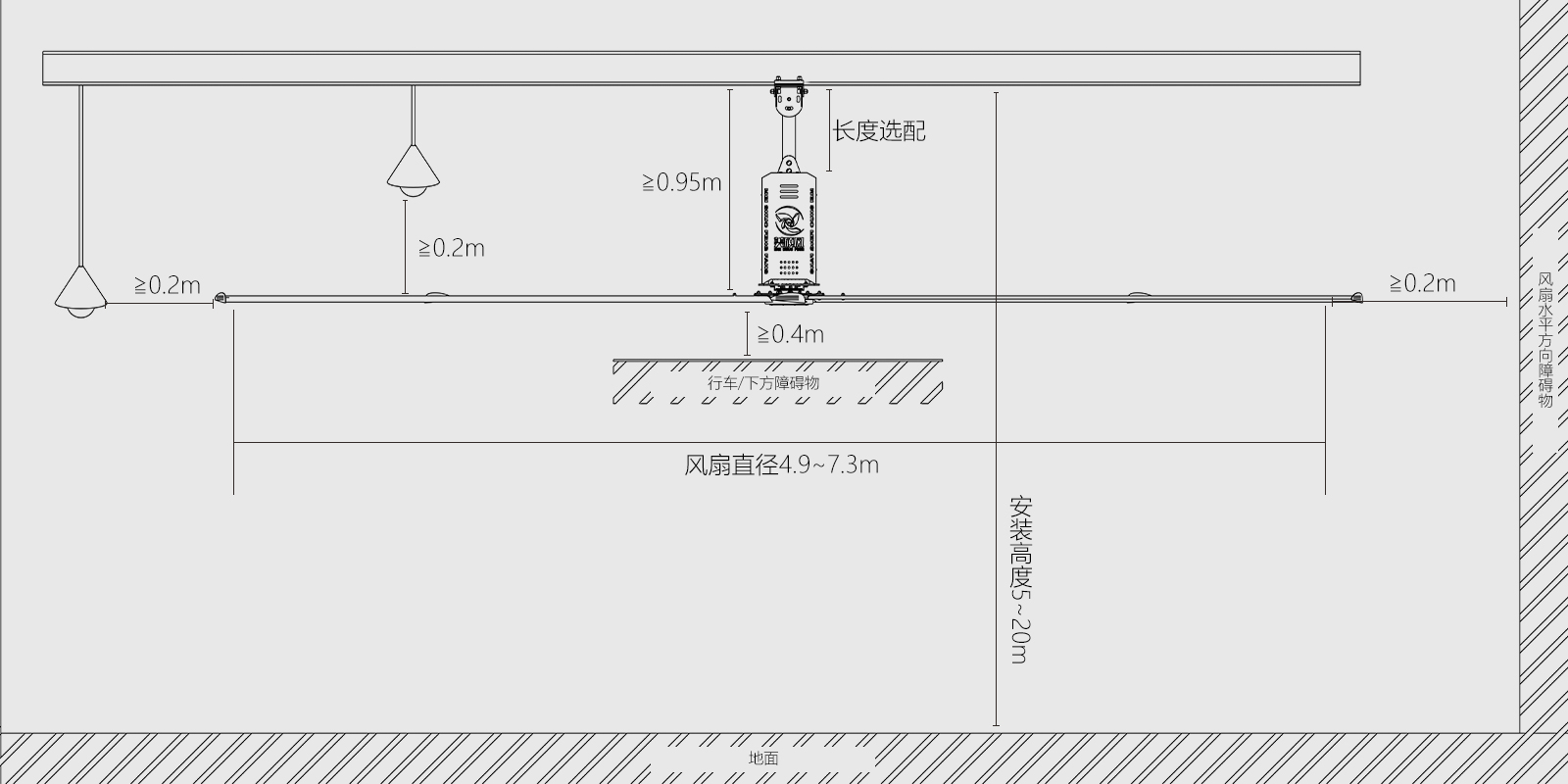

INSTALL FITTINGS

立面安装示意图





型号
(Model)
直径(M/FT)
Diameter
叶片数量(PC)
Number of leaves
功率(KW)
power
转速(RPM)
speed
重量(kg)
weight
电压(V)
Voltage
最大风量(m³/min)
Max airflow rate
MSF-73007.3(24)81.555145380/22015000
MSF-67006.7(22)81.555140380/22013500
MSF-61006.1(20)81.575135380/22014500
MSF-55005.5(18)81.575130380/22013000

MSF-4900

4.9(16)81.175125380/22011500
MSF-45004.5(15)

8

1.175120380/22011200
MSF-42004.2(14)8
0.55100115380/2209500
MSF-36003.6(12)80.55100110380/22010500
